वास्तविक-विश्व परीक्षण: आईपी रेटिंग सत्यापन के लिए वास्तविक स्थापना शर्तों की आवश्यकता क्यों है

पर्यावरण संरक्षण की दुनिया में, इनग्रेस प्रोटेक्शन (आईपी) रेटिंग एक कनेक्टर की धूल और नमी को झेलने की क्षमता का एक सार्वभौमिक विश्वसनीय संकेतक है। हालाँकि, एक महत्वपूर्ण बारीकियों को अक्सर नजरअंदाज कर दिया जाता है कि इस रेटिंग की वैधता पूरी तरह से इस बात पर निर्भर करती है कि कनेक्टर का परीक्षण कैसे किया जाता है। किसी कनेक्टर को उसके इच्छित वातावरण के लिए सही मायने में प्रमाणित करने के लिए, आईपी परीक्षण को वास्तविक इंस्टॉलेशन स्थिति का अनुकरण करना होगा। किसी कनेक्टर का अलग से परीक्षण करना, बिना इस बात का ध्यान रखे कि इसे कैसे स्थापित किया जाएगा, केबल किया जाएगा और क्षेत्र में इसका उपयोग कैसे किया जाएगा, खतरनाक रूप से भ्रामक परिणाम उत्पन्न कर सकता है।

मानक अधिदेश: इकट्ठे के रूप में परीक्षण

आईपी ​​​​परीक्षण के लिए मूलभूत मानक-आईईसी 60529और इसके उद्योग के लिए {{0}विशिष्ट डेरिवेटिव्स के लिए {{1}स्पष्ट रूप से यह आवश्यक है कि उत्पाद की अंतिम असेंबल अवस्था में परीक्षण किया जाए, जिसमें सीलिंग को प्रभावित करने वाले सभी घटक शामिल हों। कनेक्टर्स के लिए, इसका मतलब है कि परीक्षण नमूने में मैटेड कनेक्टर जोड़ी, संलग्न केबल, पैनल या बाड़े की दीवार जिस पर इसे लगाया जाता है, और इंस्टॉलेशन में उपयोग किए जाने वाले किसी भी गास्केट या सीलिंग हार्डवेयर को शामिल करना चाहिए। अकेले कनेक्टर बॉडी का परीक्षण इस वास्तविकता को नजरअंदाज करता है कि अधिकांश प्रवेश पथ इंटरफेस पर होते हैं: कनेक्टर हिस्सों के बीच, केबल प्रविष्टि पर, और कनेक्टर और माउंटिंग पैनल के बीच।

कमज़ोर इंटरफ़ेस

एक कनेक्टर की सीलिंग अखंडता उसके सबसे कमजोर इंटरफ़ेस जितनी ही मजबूत होती है, और वास्तविक इंस्टॉलेशन में, कई इंटरफ़ेस मौजूद होते हैं:

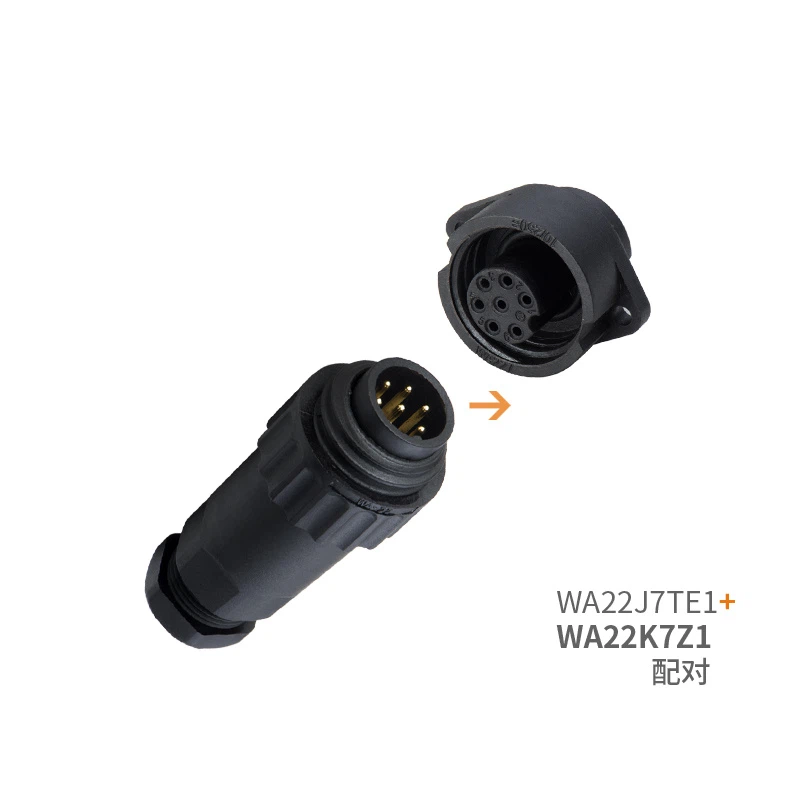

संभोग इंटरफ़ेस:प्लग और रिसेप्टेकल के बीच के जोड़ को केबल तनाव या कंपन के तहत भी सील संपीड़न बनाए रखना चाहिए।

केबल प्रविष्टि:वह बिंदु जहां तार कनेक्टर में प्रवेश करते हैं वह एक सामान्य प्रवेश पथ है। एक ग्रोमेट या ग्रंथि जो परीक्षण बेंच पर पूरी तरह से सील हो जाती है वह तब विफल हो सकती है जब केबल को मोड़ा जाता है, खींचा जाता है, या तापमान चक्र के अधीन किया जाता है।

पैनल माउंट:उपकरण बाड़ों पर लगे कनेक्टर पैनल गैस्केट पर निर्भर होते हैं। इस गैसकेट का संपीड़न उचित टॉर्क और समतलता स्थितियों पर निर्भर करता है, जिन्हें परीक्षण के दौरान दोहराया जाना चाहिए।

बैकशेल और सहायक उपकरण:स्ट्रेन रिलीफ बूट, एडॉप्टर और बैकशेल सभी समग्र सील को प्रभावित करते हैं और इन्हें शामिल किया जाना चाहिए।

स्थापना क्यों मायने रखती है

वास्तविक स्थापना स्थितियों का अनुकरण करने से विफलता मोड का पता चलता है जो पृथक घटक परीक्षण नहीं कर सकता:

यांत्रिक तनाव:फ़ील्ड में, केबलों को रूट किया जाता है, मोड़ा जाता है और सुरक्षित किया जाता है। ये बल कनेक्टर में स्थानांतरित हो जाते हैं, संभावित रूप से सील को विकृत कर देते हैं या सूक्ष्म अंतराल पैदा कर देते हैं। आराम से, सीधे ओरिएंटेशन में केबलों के साथ परीक्षण वास्तविकता को प्रतिबिंबित नहीं करता है।

पैनल समतलता और टॉर्क:विकृत पैनल पर या गलत स्क्रू टॉर्क के साथ लगाया गया कनेक्टर पैनल गैसकेट सील से समझौता कर सकता है। उचित परीक्षण प्रतिनिधि पैनलों और निर्दिष्ट टॉर्क मानों का उपयोग करता है।

थर्मल प्रभाव:स्थापना सामग्री {{0}बाड़े, केबल, माउंटिंग हार्डवेयर{{1}विभिन्न दरों पर विस्तार और अनुबंध। एक सील जो स्थैतिक परीक्षण पास करती है वह थर्मल साइक्लिंग के तहत विफल हो सकती है जब अंतर आंदोलन अस्थायी अंतराल बनाता है।

कंपन और झटका:ऑटोमोटिव या औद्योगिक अनुप्रयोगों में, कंपन कनेक्टर और पैनल के बीच सापेक्ष गति का कारण बन सकता है, धीरे-धीरे सील खराब हो सकता है या फास्टनरों को ढीला कर सकता है। इंस्टॉलेशन सिमुलेशन इन गतिशील प्रभावों का आकलन करने की अनुमति देता है।

अपर्याप्त परीक्षण के परिणाम

गैर--इंस्टॉलेशन परीक्षण से प्राप्त आईपी रेटिंग के आधार पर कनेक्टर निर्दिष्ट करना एक जुआ है। पानी के प्रवेश से होने वाली फ़ील्ड विफलताएं अक्सर अनदेखे स्थापना कारकों के कारण होती हैं: एक खराब तरीके से बैठा हुआ केबल ग्रंथि, एक अंडरटॉर्कड पैनल नट, या एक गायब गैसकेट। ये विफलताएं सिस्टम की विश्वसनीयता को कम करती हैं, वारंटी लागत बढ़ाती हैं, और इलेक्ट्रिक वाहनों, चिकित्सा उपकरण, या बाहरी बुनियादी ढांचे जैसे महत्वपूर्ण अनुप्रयोगों में सुरक्षा खतरे पैदा कर सकती हैं।

विश्वसनीय आईपी परीक्षण के लिए सर्वोत्तम अभ्यास

यह सुनिश्चित करने के लिए कि आईपी रेटिंग वास्तविक विश्व प्रदर्शन को दर्शाती है, इंजीनियरों को यह करना चाहिए:

असेंबली स्तर पर परीक्षण की आवश्यकता है:निर्दिष्ट करें कि आईपी परीक्षण प्रतिनिधि केबल, बैकशेल और माउंटिंग हार्डवेयर के साथ पूरी तरह से इकट्ठे कनेक्टर पर आयोजित किया जाएगा।

सबसे खराब स्थिति को शामिल करें:न्यूनतम मोड़ त्रिज्या पर, अधिकतम टॉर्क भिन्नता के साथ, और इच्छित तापमान सीमा पर रूट किए गए केबलों के साथ परीक्षण करें।

स्थापना प्रक्रियाएँ सत्यापित करें:सुनिश्चित करें कि फ़ील्ड इंस्टॉलेशन निर्देश उन शर्तों के साथ संरेखित हों जिनके तहत कनेक्टर का परीक्षण किया गया था।

निष्कर्ष

एक आईपी रेटिंग केवल उतनी ही भरोसेमंद होती है जितनी उन शर्तों के तहत जिनके तहत इसे सत्यापित किया गया था। किसी कनेक्टर का अलगाव में परीक्षण करना एक चेकलिस्ट को संतुष्ट कर सकता है, लेकिन यह क्षेत्र में सुरक्षा की गारंटी नहीं देता है। वास्तविक इंस्टॉलेशन स्थितियों का अनुकरण करके {{2}केबलों, माउंटिंग हार्डवेयर और वास्तविक {3}विश्व तनावों के साथ{{4}इंजीनियर इस विश्वास के साथ कनेक्टर्स का चयन कर सकते हैं कि उनकी पर्यावरणीय सीलें उनके इरादे के अनुसार काम करेंगी, जिससे महत्वपूर्ण प्रणालियों को धूल और नमी के निरंतर खतरों से बचाया जा सकेगा।
