उच्च-वोल्टेज तारों की संरचना

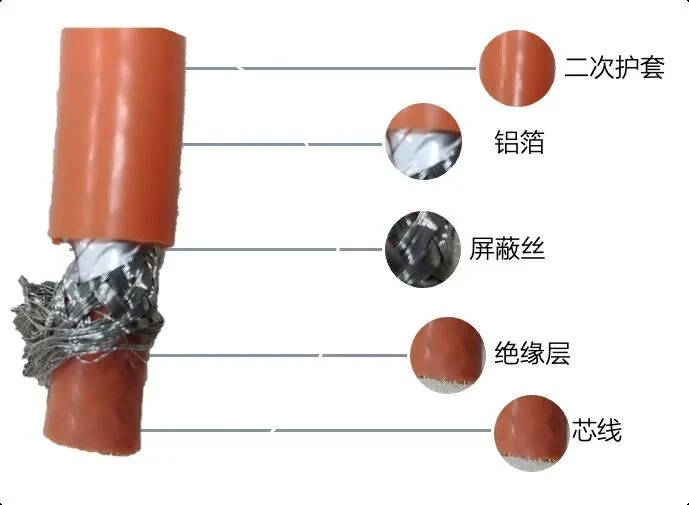

उच्च-वोल्टेज तार में एक द्वितीयक म्यान (बाहरी इन्सुलेशन परत भी कहा जाता है), एल्यूमीनियम पन्नी, एक परिरक्षण चोटी, एक आंतरिक इन्सुलेशन परत और एक कोर तार (कंडक्टर) होता है।

Industry standards can refer to "QC-T1037 Automotive Industry Standard for High Voltage Cables for Road Vehicles" and "High Voltage Cables for New Energy Vehicles TCAS 356-2019".

कुछ उच्च-वोल्टेज तारों में परिरक्षण परत और द्वितीयक म्यान के बीच टेप की एक परत होती है। टेप का कार्य समेटना टर्मिनलों के उत्पादन के दौरान इन्सुलेट परत को अलग करना आसान बनाना है। एक निश्चित भूमिका निभाने के लिए गैर - बुने हुए कपड़ों के समान सामग्री को तार के चारों ओर लपेटा जाता है। अलगाव प्रभाव।

उच्च-वोल्टेज तारों के मुख्य संरचनात्मक आकार पैरामीटर भी तत्वों की इन परतों के आसपास होते हैं, जिसमें द्वितीयक म्यान का बाहरी व्यास, आंतरिक इन्सुलेट परत का व्यास, कंडक्टर का व्यास, एकल का व्यास शामिल है। तांबे के तार और तांबे के तारों की संख्या।
