आम तौर पर, परिरक्षण परत ग्राउंडिंग से निपटने के दो तरीके हैं, एकल-समाप्त ग्राउंडिंग और डबल-एंडेड ग्राउंडिंग को बचाते हैं।
परिरक्षण परत के एकल-समाप्त ग्राउंडिंग: परिरक्षित केबल के एक छोर पर, धातु परिरक्षण परत सीधे उड़ान भरी हुई है, और दूसरा छोर जमीन पर नहीं है, या सुरक्षात्मक ग्राउंडिंग के लिए उपयोग किया जाता है। सिंगल एंडेड ग्राउंडिंग में संभावित अंतर को दबाकर इलेक्ट्रोमैग्नेटिक हस्तक्षेप को खत्म करने का प्रभाव होता है । यह एक छोटी दूरी के साथ लाइन प्रणाली के ग्राउंडिंग के लिए उपयुक्त है, और केबल की लंबाई के अनुरूप प्रेरित वोल्टेज सुरक्षित वोल्टेज से अधिक नहीं होगा।
डबल-एंडेड ग्राउंडिंग: परिरक्षित केबल की धातु परिरक्षण परत के दोनों सिरों को जमीन पर कनेक्ट करें। परिरक्षण परत दोनों सिरों पर आधारित है। धातु परिरक्षण परत वोल्टेज को प्रेरित नहीं करेगी, लेकिन हस्तक्षेप चुंबकीय क्षेत्र से प्रभावित होगी, जिसके परिणामस्वरूप एक परिरक्षण परिसंचारी धारा में होगा। जब ए और बी के बीच की क्षमता अलग होती है, तो एक बड़ी क्षमता परिसंचारी वर्तमान का गठन किया जाएगा, जो संकेत को रद्द कर देगा। क्षीणन प्रभाव।
सिस्टम ग्राउंडिंग के लिए तीन तरीके हैं: फ्लोटिंग ग्राउंडिंग, डायरेक्ट ग्राउंडिंग और कैपेसिटिव ग्राउंडिंग।

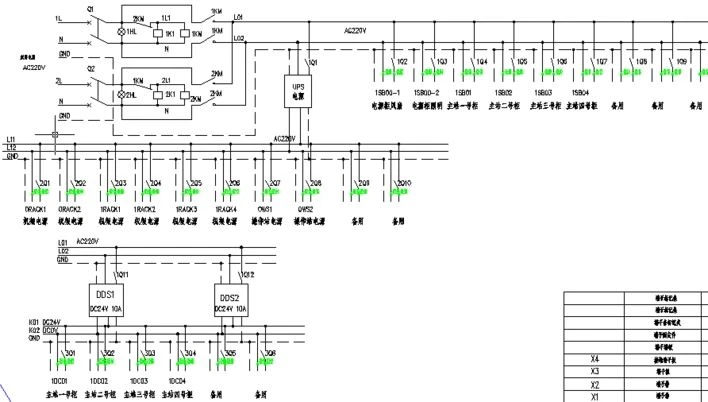

पीएलसी कंट्रोल सिस्टम के लिए हाई-स्पीड और लो-लेवल कंट्रोल डिवाइसेज को सीधे ग्राउंडेड करने की जरूरत है । सिग्नल केबल वितरित क्षमता और इनपुट डिवाइस फ़िल्टरिंग के प्रभाव के कारण, उपकरणों के बीच सिग्नल एक्सचेंज फ्रीक्वेंसी आम तौर पर 1MHz से कम है, इसलिए पीएलसी कंट्रोल सिस्टम ग्राउंड वायर वन-पॉइंट ग्राउंडिंग और श्रृंखला में एक-बिंदु ग्राउंडिंग को अपनाया जाता है।
एकाग्रता पीएलसी प्रणाली के योग्य नहीं है, और यह एक सूत्री समानांतर ग्राउंडिंग के लिए उपयुक्त है । प्रत्येक डिवाइस के कैबिनेट के केंद्रीय ग्राउंडिंग बिंदु को एक अलग ग्राउंडिंग तार द्वारा ग्राउंडिंग इलेक्ट्रोड के लिए प्रेरित किया जाता है। जब उपकरणों के बीच की दूरी बड़ी होती है, तो श्रृंखला में एक-बिंदु ग्राउंडिंग की आवश्यकता होती है, और प्रत्येक डिवाइस के कैबिनेट के केंद्रीय ग्राउंडिंग बिंदु को जोड़ने के लिए एक बड़े क्रॉस-सेक्शन कॉपर बस (या अछूता केबल) का उपयोग किया जाता है, और ग्राउंडिंग बस सीधे ग्राउंडिंग पोल से जुड़ी होती है।
जब सिग्नल स्रोत पर आधारित होता है, तो सिग्नल की ओर परिरक्षण परत को आधारित किया जाना चाहिए; जब यह जमीन नहीं है, यह पीएलसी पक्ष पर आधारित किया जाना चाहिए; जब सिग्नल लाइन के बीच में एक कनेक्टर होता है, तो परिरक्षण परत को मजबूती से जोड़ा जाना चाहिए और अछूता होना चाहिए, और कई ग्राउंडिंग से बचा जाना चाहिए। जब कई मापने वाले बिंदु संकेतों की परिरक्षित मुड़ जोड़ी बहु-कोर जोड़ी-जोड़ी परिरक्षित केबल से जुड़ी होती है, तो परिरक्षण परतों को एक दूसरे से जोड़ा जाना चाहिए, और इन्सुलेशन उपचार के बाद, एकल-बिंदु ग्राउंडिंग के लिए उपयुक्त ग्राउंडिंग पॉइंट का चयन करें।
जब सिग्नल स्रोत पर आधारित होता है, तो सिग्नल की ओर परिरक्षण परत को आधारित किया जाना चाहिए; जब यह जमीन नहीं है, यह पीएलसी पक्ष पर आधारित किया जाना चाहिए; जब सिग्नल लाइन के बीच में एक कनेक्टर होता है, तो परिरक्षण परत को मजबूती से जोड़ा जाना चाहिए और अछूता होना चाहिए, और कई ग्राउंडिंग से बचा जाना चाहिए। जब कई मापने वाले बिंदु संकेतों की परिरक्षित मुड़ जोड़ी बहु-कोर जोड़ी-जोड़ी परिरक्षित केबल से जुड़ी होती है, तो परिरक्षण परतों को एक दूसरे से जोड़ा जाना चाहिए, और इन्सुलेशन उपचार के बाद, एकल-बिंदु ग्राउंडिंग के लिए उपयुक्त ग्राउंडिंग पॉइंट का चयन करें।
